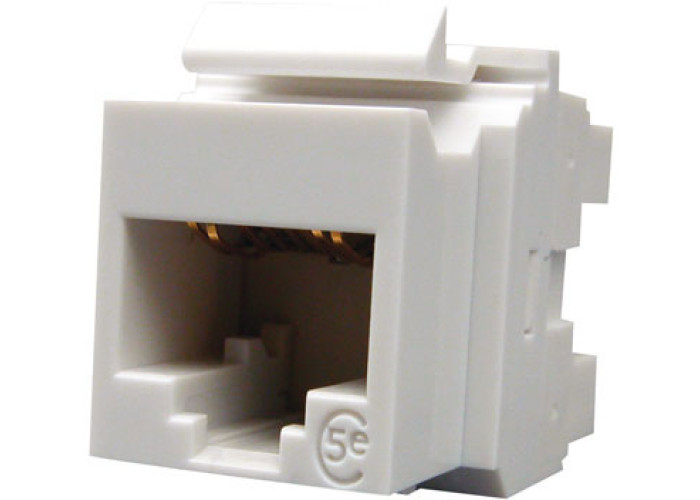

Модуль Keystone 1xRJ45 (WE8W), UTP, 568A / B, PowerCat 5e, стандартний, білий, MOLEX

Розетковий модуль відповідає стандарту Keystone (Wiremold, Surtec, Hubbel, Siecor, Tyco, Ortronics). Реалізовано з використанням гнізда неекранованої розетки RJ45 (WE8W). При під'єднанні кабелів може використовуватися розкладка дротів 568А і 568В. Наконечники на основі IDC-контактів спрощує монтаж і забезпечений протипиловою кришкою, яка одночасно забезпечує механічний захист від вириваюючих зусиль, що впливають на кабель. Гніздо розраховане на під'єднання вилок RJ45 (WE8W). За замовчуванням виробляються модулі білого і чорного кольорів, інші кольори доступні за спеціальним замовленням.

Відповідність вимогам галузевих стандартів: TIA/-EIA 568-B.2 категорія 5e, ISO 11801: 2002 клас D, ISO 60603-7, EN 50173: 2007 клас D, FCC Subpart F68.5

Механічні параметри:

• Ширина: 18 мм
• Висота: 23 мм
• Глибина: 29 мм
• Колір: білий/чорний

Розетка

• Довговічність:> 750 циклів увімкнення - вимкнення
• Матеріал контактів: мідний сплав
• Покриття контактів: 1,27 мкм золота на нікелевій підкладці товщиною 2,50 мкм
• Зусилля під'єднання вилки:> 100 г
• Зусилля утримання вилки в розетці:> 6,8 кг
• Матеріал: термопластична пластмаса UL94V0

IDC-контакти

• Довговічність:> 200 циклів увімкнення - вимкнення
• Матеріал контактів: мідний сплав
• Покриття контактів: матовий цинк
• Калібр під'єднуваних провідників: 26 - 22 AWG (однодротяний, багатодротяний)

Електричні параметри

• Опір ≤ 20мΩ
• Варіації опору ≤ 5 мΩ
• Опір ізоляції ≥ 100 МΩ

Передавальні параметри

• Робоче затухання [1-100MHz] ≤ 0.04 · √f dB
• NEXT [1-100MHz] ≥ 43-20 · log (f / 100) dB
• FEXT [1-100MHz] ≥ 35.1-20 · log (f / 100) dB
• RL [1-31,5MHz] ≥ 30 dB
• RL [31,5-100 MHz] ≥ 20-20 · log (f / 100) dB
